개요

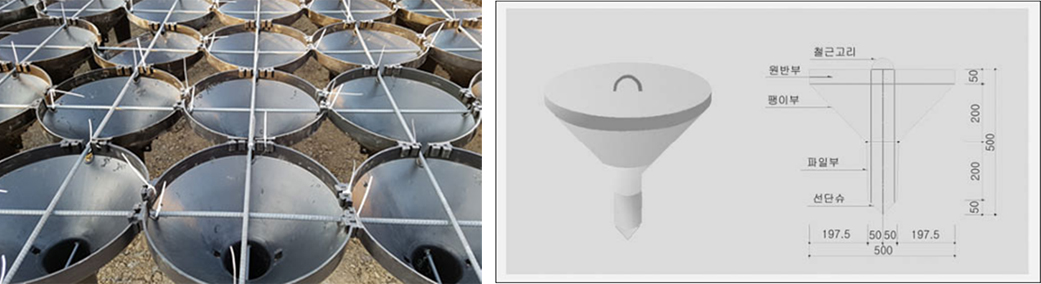

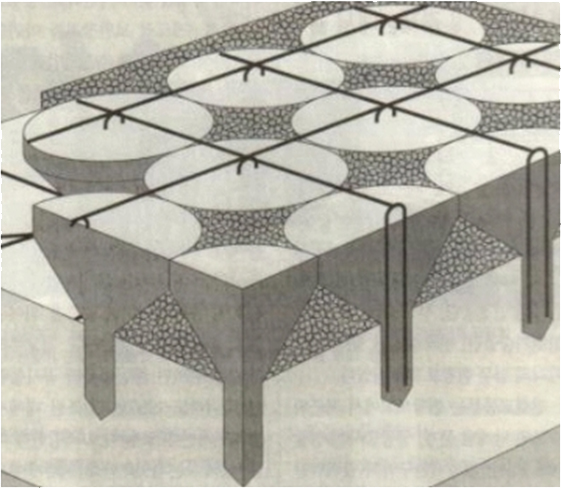

팽이모양으로 생긴 콘크리트파일을 구조물의 기초 지반 표면에 부설한후 공극을 쇄석으로 채워서 다짐을 하는 공법으로써, 지지력이 충분하지않은 지반위에 구조물을 건설하는 경우, 기초부에 시공하여 지지력 증대와 침하억제의 효과를 동시에 도모할수 있는 기초공법입니다.

용도

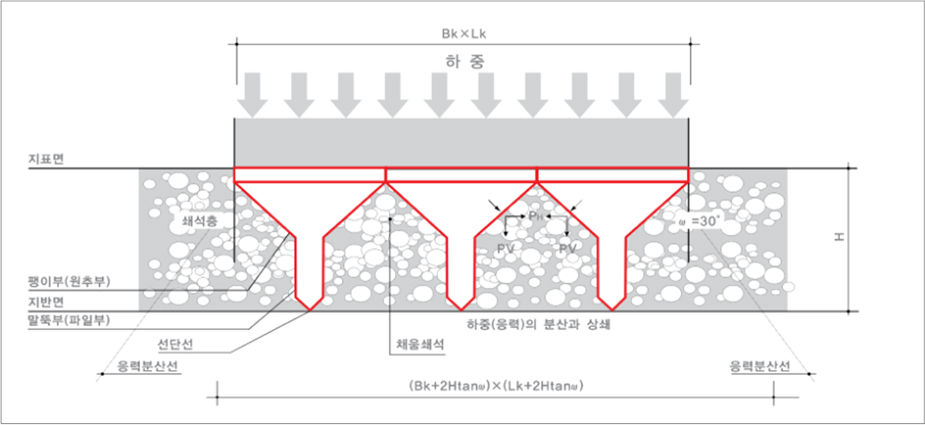

팽이파일 공법의 원리

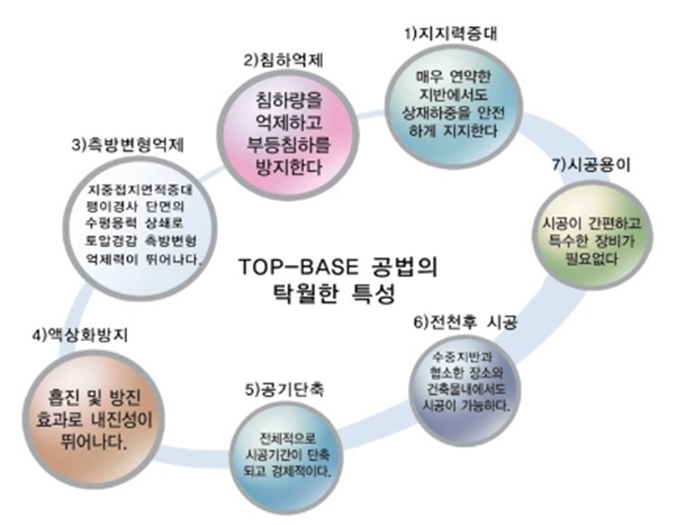

팽이파일 공법의 특징

팽이파일 공법의 장점

• 경제성, 시공 용이성, 하중 분산 효과가 뛰어나며, 소규모 건축물과 안정된 지반에서 효과적이다.
• 고층 건물, 대형 구조물에는 적합하지 않으며, 지반 조건에 따라 한계가 있다.
• 팽이파일은 소규모 건축물의 경제적이고 효과적인 기초 보강 방식으로, 시공이 간단하고 하중 분산 효과가 뛰어난 것이 특징이다.

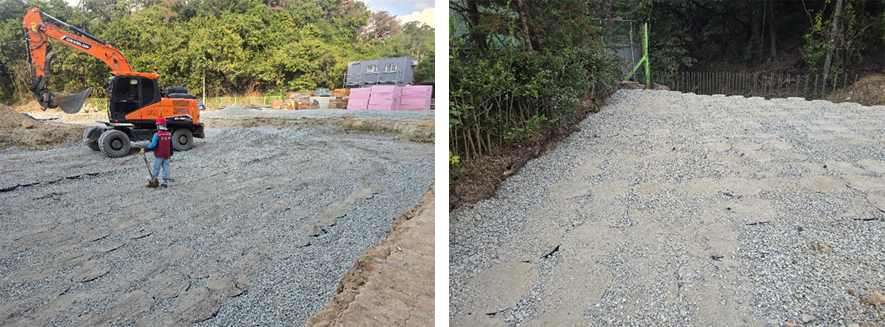

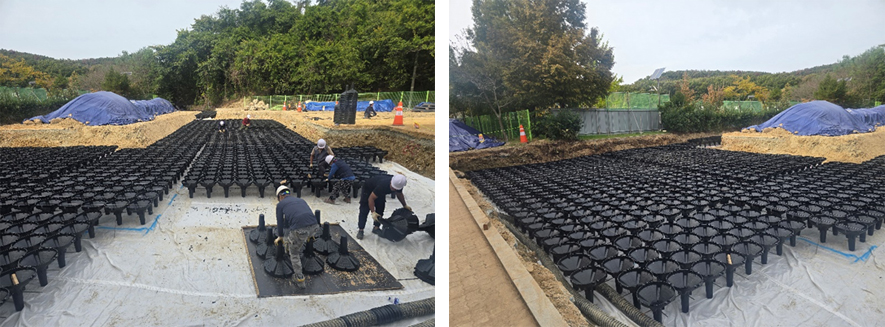

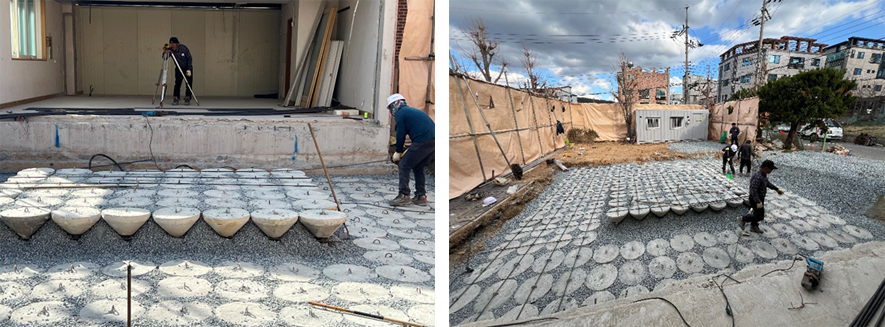

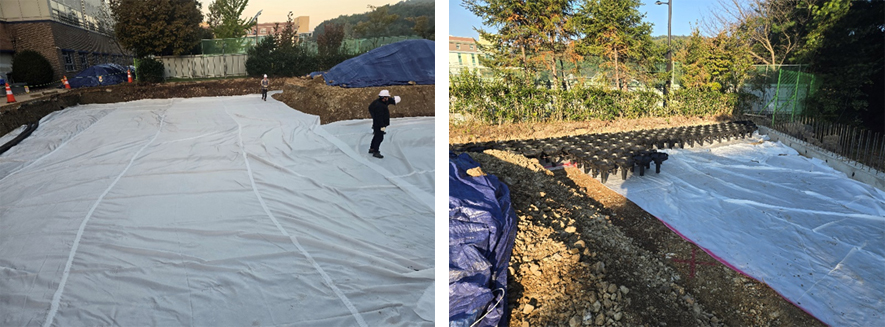

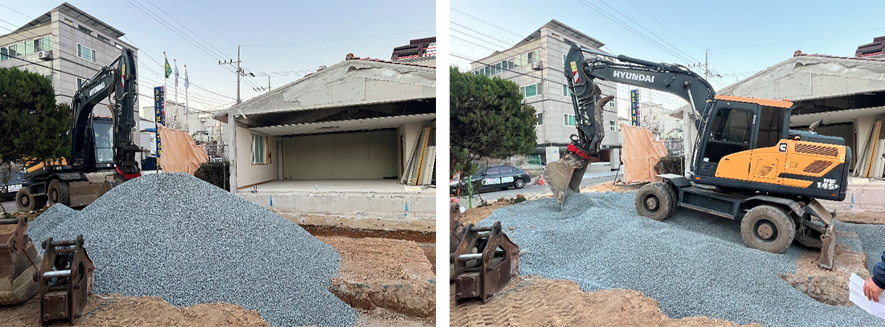

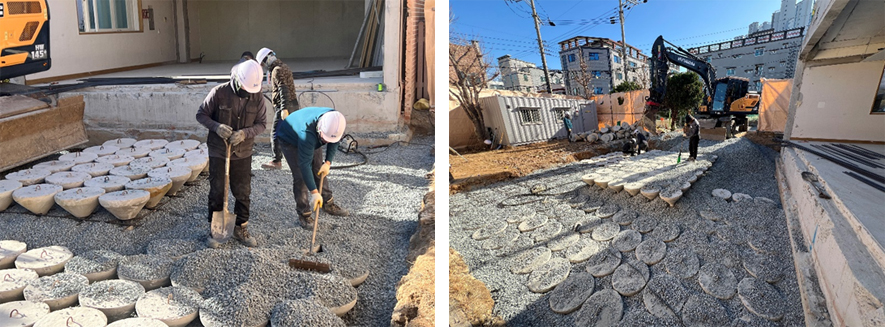

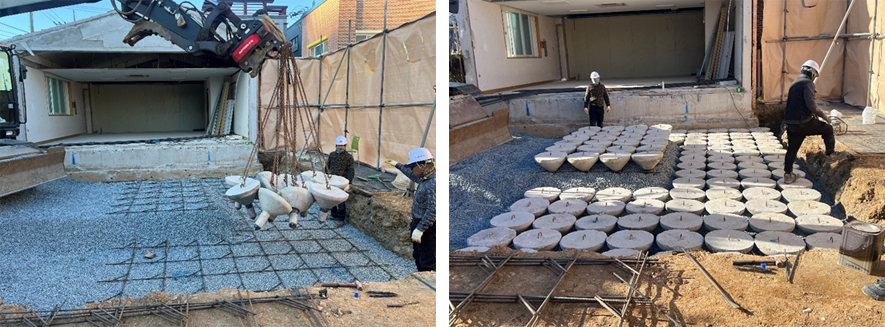

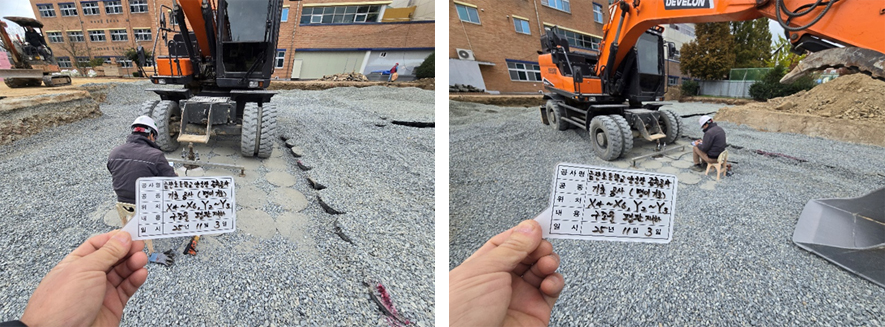

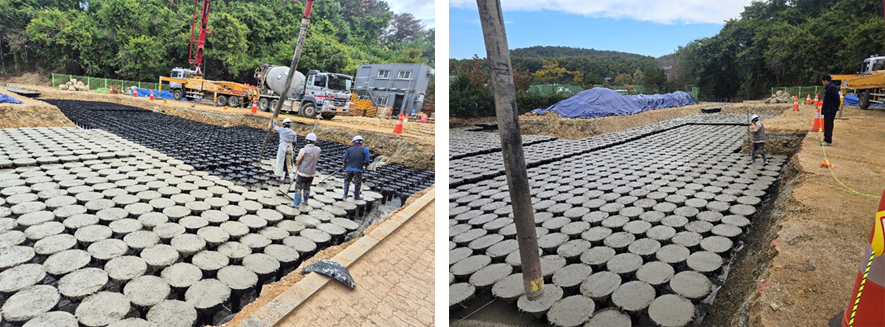

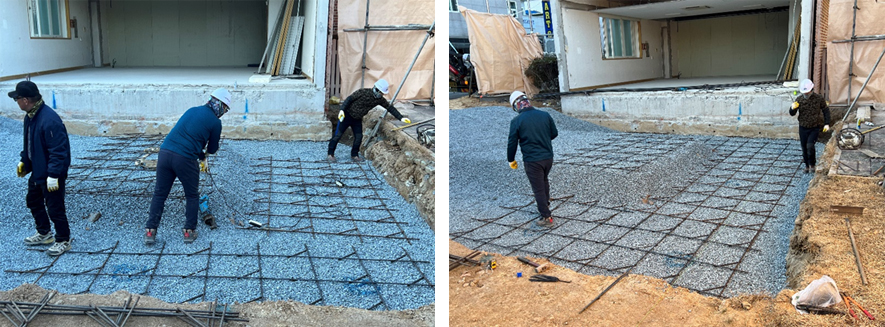

시공순서

[노출형]

[매립형]

팽이파일 공법의 적용범위

토목 또는 건축구조물의 기초에 본 공법 적용이 가능하나, 구조물의 하중이 크지않은 중소규모의 구조물에 적당한 공법이다

현재까지는 연약지반상에 구조물을 축조할때 지반의 지지력이 부족한 경우 상재하중의 크기에 관계없이 말뚝기초를 사용하는 등 과잉설계의 소지가 있었다.

그러나 상재하중이 크지 않는 경우 본 공법을 적용하게 되면 경제적이며 시공성이 우수하고 간편하다

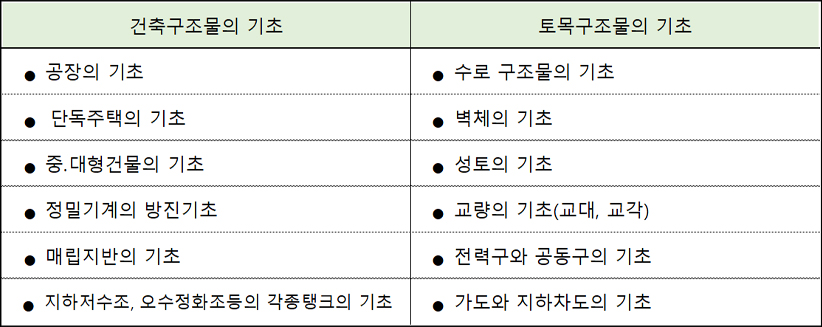

팽이파일 공법의 적용대상
