개요

Micoro Pile은 소구경 천공으로 협소한 장소나 제한적인 지역에서의 시공이 가능한 파일로서 Under Pining, 기초보강, 압축 및 인장력이 동시에 작용하는 타워, 굴뚝, 송전탑, 소음규제지역 구조물 기초파일공사 등 여러 목적으로 사용할수 있는 파일

• 강봉에 어떤 위치에서도 자르거나 커플러를 사용하여 확장할 수 있다.
• 전체 길이에 대해 똑같은 강도를 갖는다
• 지속적인 부식방지를 위하여 이중방식처리를 사용 할 수 있다
• 압출력과 인장력을 동시에 받는 구조물에 적용 하중을 지반으로 전달한다.

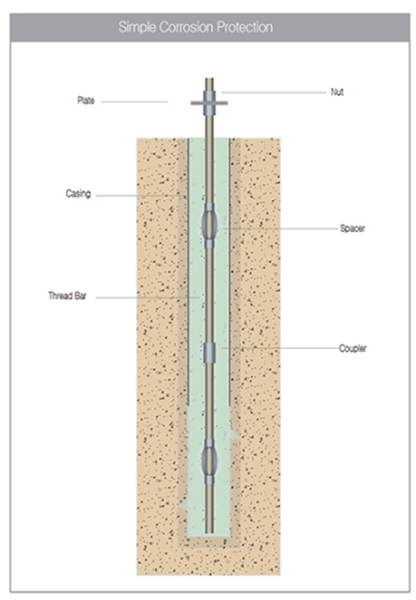

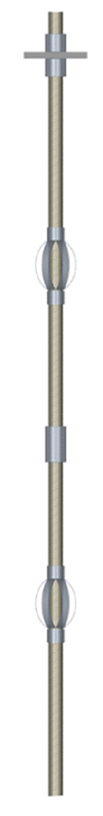

구조

마이크로파일은 고강도의 연속적인 나선형 강봉(Thread Bar)을 사용하여 강봉과 그라우트의 마찰력 및 그라우트와 지반의 주면마찰력을 극대화 할 수 있음은 물론, 압축력과 인장력 또는 두가지 하중이 동시에 작용하는 경우도 그라우트체와 지반의 주면마찰력에 의해 높은 지지력을 확보할 수 있다.

그리고 연결부에서는 Coupler를 사용하여 다양한 길이로도 연장이 가능한 장점이 있다.

마이크로파일 공법의 특징

• 트레드바 사용 : 자재(절단 및 연결) 제작에 따라 제한된 좁은 공간에서도 사용
• 소구경 천공 : 대형장비의 진입이 불가능한 제한된 장소 및 콘크리트, 암반 등도 시공가능
• 경사 Pile 시공가능 : 어떠한 각도로도 시공가능하므로 큰 수평하중도 만족
• 그라우팅 : Steel Bar 주위를 그라우팅을 실시함으로써 지지력을 강화 및 부식방지

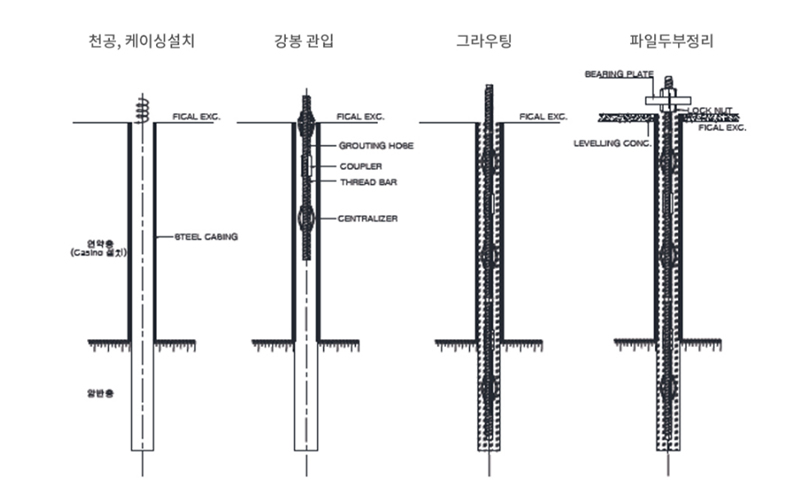

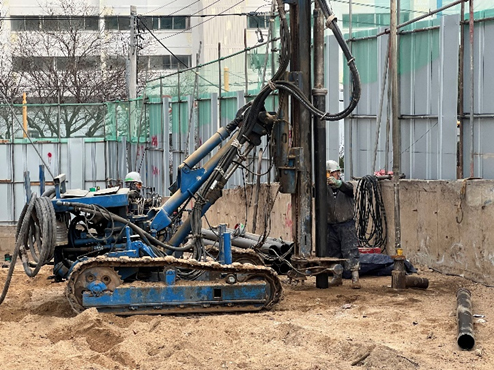

시공순서

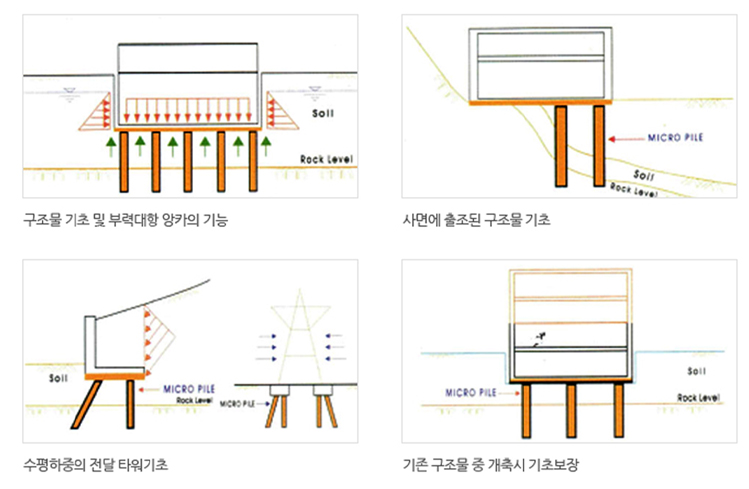

마이크로파일 공법의 적용범위

• 기존건물의 기초 보강
• 대형 굴착장비의 진입이 불가능한 협소한 지역의 기초 시공
• 압축 및 인장이 동시에 작용하는 타워, 굴뚝 및 송전탑의 기초
• 지반 및 굴착조건이 양호하지 않은 경우

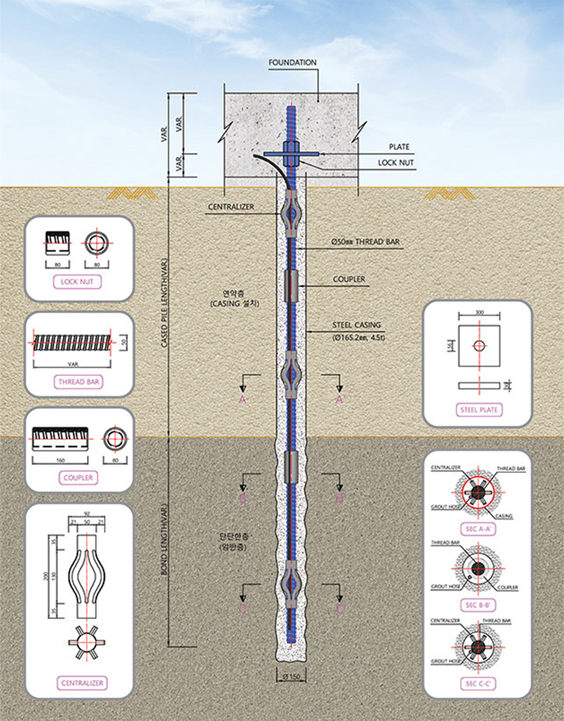

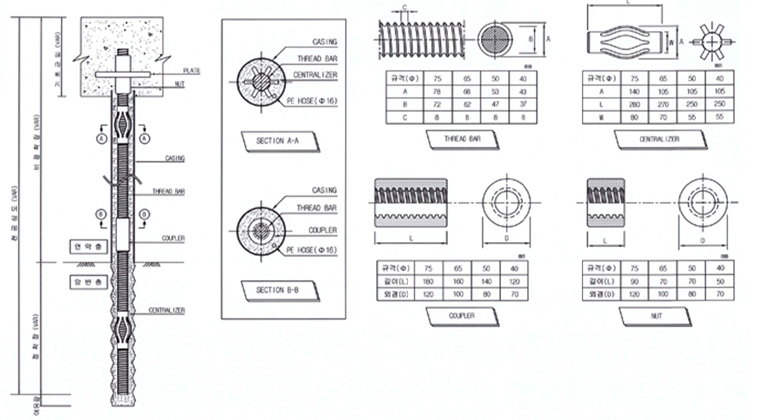

마이크로파일 상세도

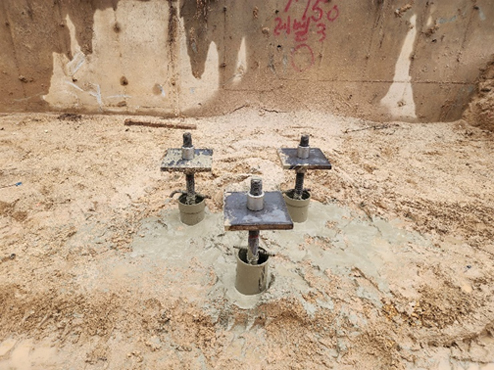

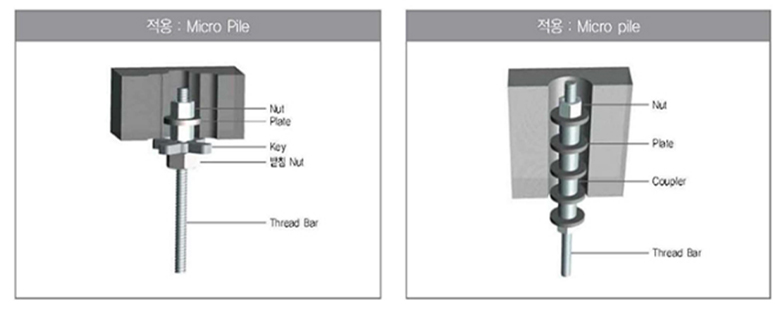

마이크로파일 상부정착 방법
